开关回路直阻综合测试仪(3和1)有哪些功能特点
二执行标准
GB50150-2016《电气装置安装工程电气设备交接试验标准》
DL_T 596-2021《电力设备预防性试验规程》
DL/T 846.3-2017《高电压测试设备通用技术条件 第3部分:高压开关综合特性测试仪》
DL/T 845.4-2019《电阻测量装置通用技术条件 第4部分:回路电阻测试仪》
DL/T 845.3-2019《电阻测量装置通用技术条件 第3部分:直流电阻测试仪》
三性能特征
◆适用于国内外主流型号的高压断路器,并配备直线行程传感器和增量旋转传感器。其中增量旋转传感器安装可实现无方向安装,配以专用的梅花接口,使安装更加简单稳定。
◆提供10kV高压断路器专用航插接口,实现合分闸及储能线圈接线的快速、安全、可靠,杜绝因接线而引发的安全隐患。

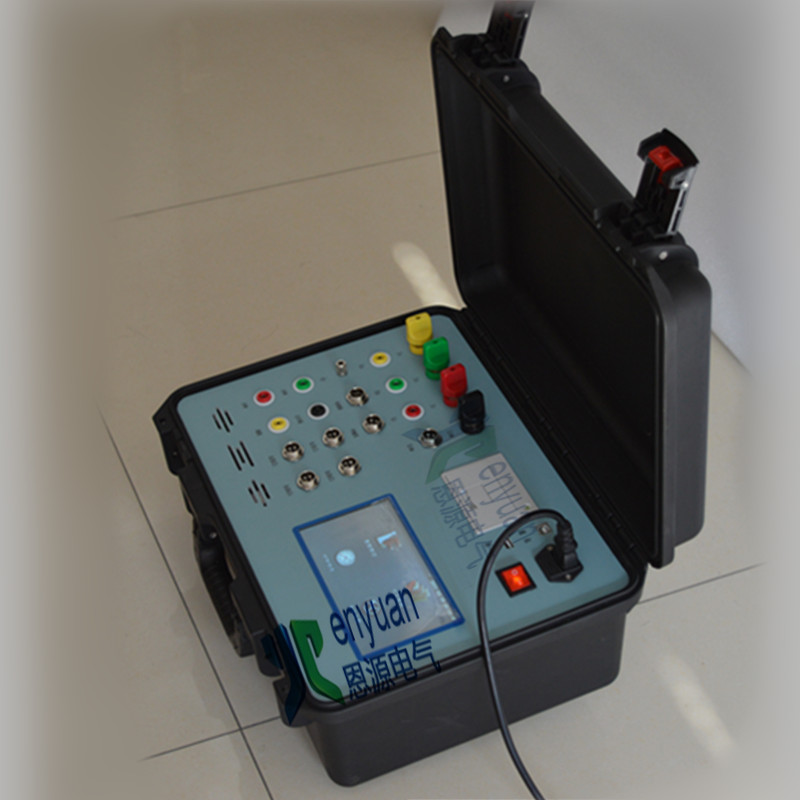

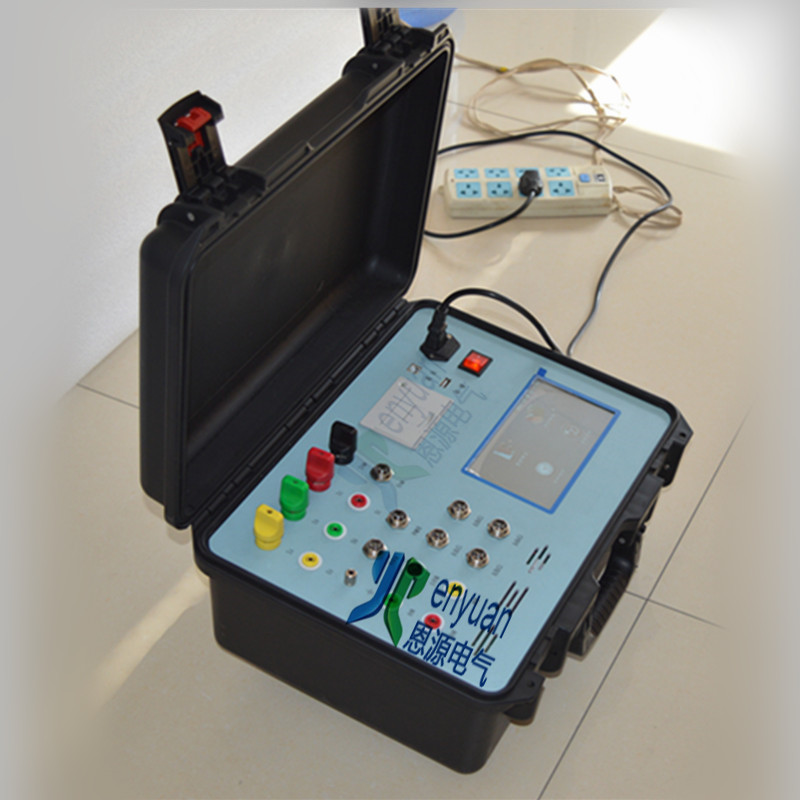

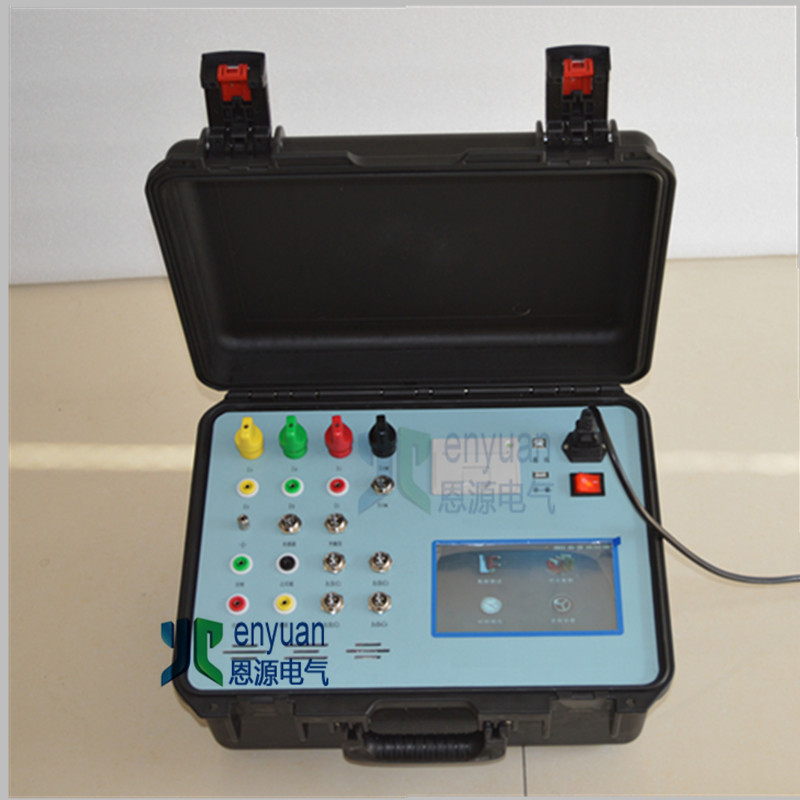

◆YEKH-3开关回路综合测试仪采用7英寸电阻式彩色触摸屏,全中文菜单显示,真人语音播报,支持智能设备无线连接控制,可生成特定格式Word测试报告,方便数据存储打印。
◆测试项目包括断路器机械特性测试、分合闸线圈电阻测试、回路电阻测试、低电压动作电压测试以及储能电机储能。测试项目可自由选择,仪器智能排序,杜绝重复无效测量。
◆仪器支持999组测试数据存储,测试参数断电不丢失,机械特性试验可生成时间-位移图谱和动态电流示意图谱,速度数据可进行测后再次分析。提供U盘存储接口,方便数据保存。
◆提供USB通讯接口,可实现二次编程控制。
四技术参数
◆使用环境
输入电源:220V±10%,50Hz±10%
大气压力:86~106kpa
温 度:-10~40℃
湿 度:≦80%RH
◆安全性能
绝缘电阻:>2MΩ
介电强度:电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧
◆基本参数:
断路器机械特性测试参数表(表1)
|
量程 |
分辨率 |
误差 |
||
时间 |
0-4000ms |
0.1ms |
±1%±1个字 |
||
行程 |
真空断路器 |
50mm |
0.1mm |
±1%±1个字 |
|
SF6断路器 |
300mm |
||||
少油断路器 |
1000mm |
||||
输出 |
电压 |
DC5-270V数字可调 |
1V |
±1%±1个字 |
|
电流 |
20A(瞬时) |
0.01A |
±1%±1个字 |
||
速度 |
20.000m/s |
0.001m/s |
±1%±1个字 |
||
时间测量通道 |
12路金属断口 |
||||
数据图形 |
时间-断口、时间-位移、时间-电流 |
回路电阻测试参数表(表2)
量程 |
分辨率 |
误差 |
功率 |
工作方式 |
0-50mΩ |
0.1μΩ |
±0.5%±2个字 |
1000W |
连续测量 |
直流电阻测试参数表(表3)
量程 |
分辨率 |
误差 |
测试电流 |
5mΩ-20kΩ |
0.1μΩ |
±0.2%±2个字 |
≤3A |
