YSB805工频交流试验变压器

作者:恩源电气 来源:本站原创 日期:2023/2/14 15:54:12 点击:131 属于:高压测试类

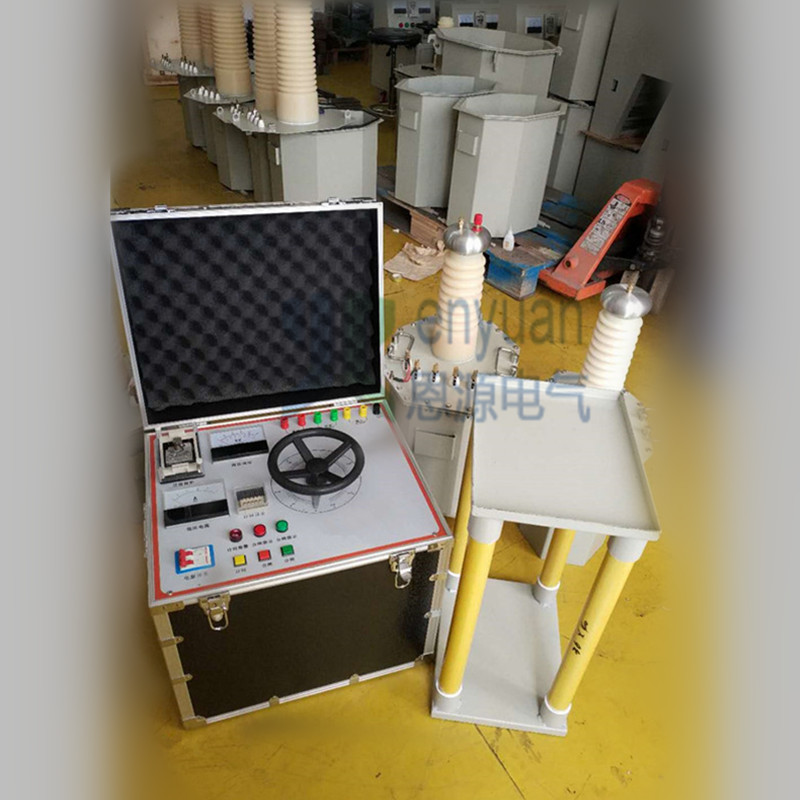

YSB805工频交流试验变压器

一产品概述

 YSB805工频交流试验变压器铁芯为单框式。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。适用于电力、工矿、科研等部门,对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验。线圈采用同芯圆筒多层塔式结构,初级低压绕组绕在铁芯上,次级高压绕组绕在低压绕组外侧,这种同轴布置减少了绕组间的藕合损耗。产品的外壳制成与器芯配合较佳的八角形结构,整体外型美观大方,变压器10KVA以上装有可移动的尼龙轮。

二主要性能

1、铁芯为单框芯式,使用DQ型,0.30mm冷轧取向硅钢片叠成,用新的特殊材料予以紧固,取代了传统的穿芯螺杆。线圈为同心圆筒.多层塔式结构。

2、YSB805工频交流试验变压器将注油孔设在套管顶部,套管中油与器身中油相通。所以该套管除具有装硅堆.短路杆和串激杆等功用外,还相当于变压器储油器。

3、采用金属固定引线和均压,从而消除了放电现象。

4、渍箱结构紧凑,外观新颖,体积小.重量轻。

5、解决了TDM系列变压器的渗漏油问题,由于TDM系列变压器无储油器,所以当气温过高时,油膨胀后从油咀渗漏出来,

三技术指标

输入电压  0-200V  输入电流   25A

额定高压 AC: 0-50Kv  DC:0-70KV

输出电流  100mA

额定容量  5kVA
